Matrice progressive - Le niveau avancé d'emboutissage des métaux

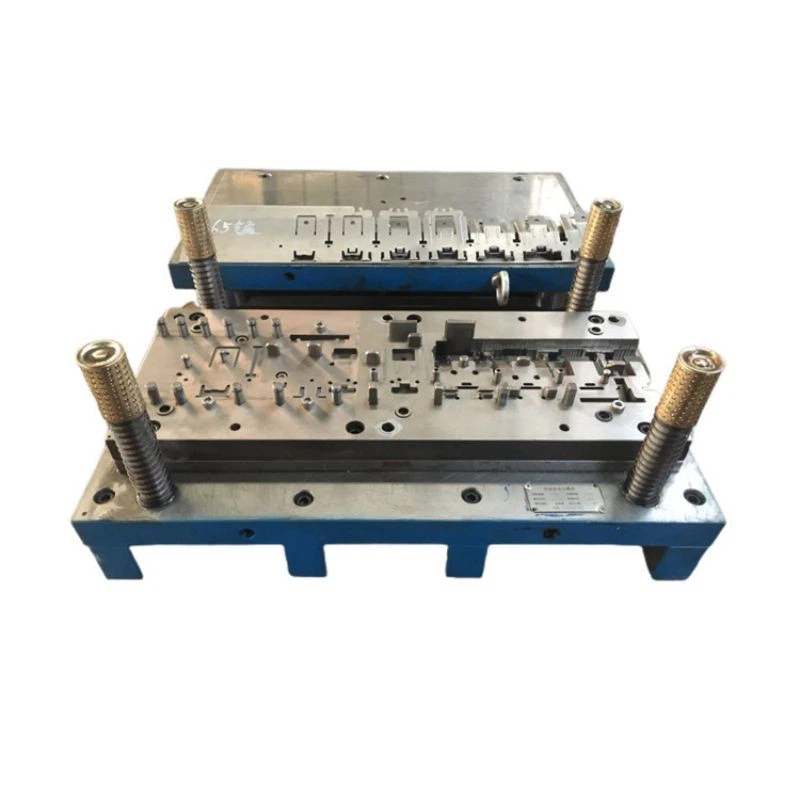

Qu'est-ce qu'un dé progressif ?
Une matrice progressive est une matrice complexe à plusieurs-stations utilisée dans l'estampage progressif. Il est conçu pour transformer des bandes métalliques plates en pièces complexes. Au fur et à mesure que la bande métallique est introduite dans la presse, elle passe continuellement par les différents postes de la filière. En règle générale, chaque station effectue une opération différente, telle que le découpage, le chanfreinage, le poinçonnage, le pliage, l'arrondi et même l'emboutissage profond. Plusieurs opérations sont effectuées simultanément lors de chaque course d’estampage, ce qui rend les matrices progressives extrêmement efficaces. Le processus est similaire à une chaîne de montage, chaque station se concentrant sur une tâche spécifique mais travaillant en tandem pour transformer la bande métallique en produit fini, augmentant ainsi l'efficacité globale.
Quelle est la différence entre les matrices progressives et les autres matrices d'emboutissage en métal ?
Une matrice simple n'a qu'une seule station et n'effectue qu'une seule opération par course, comme la découpe, le pliage ou le perçage, ce qui en fait un outil à usage unique.
Il convient aux pièces de faible complexité. Bien que plusieurs matrices simples puissent être utilisées successivement pour former une seule pièce, l’utilisation d’un trop grand nombre de matrices réduit considérablement l’efficacité.
Il convient à la production en petits lots-, en particulier pour les conceptions simples. Par rapport aux matrices composées ou multi-stations, elles sont généralement moins chères et plus simples à fabriquer.
Un dé progressif diffère d’un dé simple de plusieurs manières :
Il contient plusieurs stations, chacune conçue pour effectuer une opération différente. Cette configuration permet la production de pièces plus complexes avec une précision et une efficacité élevées. En revanche, une matrice simple n’effectue qu’une seule opération par coup de poinçon. Les matrices progressives, grâce à leurs systèmes d'alimentation avancés, peuvent effectuer plusieurs opérations simultanément lors de chaque coup de poinçon.
L'estampage progressif est particulièrement avantageux pour les projets impliquant des conceptions complexes qui nécessitent une production en grand volume ou à grande échelle.
Comparaison entre les matrices d'outillage : matrices simples, matrices composées, matrices progressives et matrices de transfert
| Fonctionnalité | Matrice simple | Matrice composée ou matrice combinée | Dé progressif | Matrice de transfert |
|---|---|---|---|---|
| Opérations | Opération unique | Opérations multiples (un seul coup). Très limité au design. | Opérations multiples (séquence). Un peu limité au design. Certaines opérations de dessin complexes nécessiteraient une matrice de transfert | Opérations multiples (transfert entre stations). Tout processus d’opération est possible. |
| Gares | Une gare | Une gare | Plusieurs stations | Plusieurs stations |
| Complexité | Faible | Faible à moyen | Haute complexité | Haute complexité |
| Tests de moules et mise en place | Facile | Difficile | Modéré. Les modules réduisent la complexité et augmentent l’efficacité de la configuration. | Généralement plus simple que progressif, mais nécessite des dispositifs de transfert et de levage également complexes à concevoir. |
| Efficacité | Très faible | Faible | Très élevé | Haut. Plus lent que progressif compte tenu des opérations de transfert requises. |
| Coût | Faible coût d’outillage, coût unitaire élevé des pièces | Coût d’outillage moyen, coût unitaire pièce moyen | Coût d’outillage élevé, coût unitaire des pièces très faible | Coût d’outillage et unitaire normalement plus élevé que progressif |
| Volume de production | Faible volume | Volume moyen à élevé | Volume élevé (adapté à la production de masse) | Volume élevé (adapté à la production de masse) |
| Pertinence | Pièces simples | Pièces simples | Pièces complexes | Pièces plus grandes et/ou concaves, pièces complexes |
| Taux d'utilisation des matériaux | Modéré à élevé | Modéré à élevé | Modéré. Le besoin de pilotes et de transporteurs peut réduire l’utilisation du matériel. Une bonne conception peut réduire considérablement les déchets produits. | Modéré à élevé |
| Opération de masquage | 1 coup | 1 coup | La dernière opération | La première opération |
Vous ne savez pas quel outil d'estampage convient le mieux à votre projet ?
Dongmo dispose d'une solide équipe de R&D dédiée à vous fournir les meilleures solutions de fabrication. Avec plus de 20 ans d'expérience dans la conception de moules de transfert, nous pouvons vous aider à déterminer le meilleur type de moule de transfert pour votre projet et à concevoir et développer de manière experte l'outillage et l'équipement nécessaires à une fabrication efficace et précise. Nous sommes l’un des principaux fabricants OEM mondiaux spécialisés dans l’emboutissage des métaux, certifié ISO 9001.
